步科伺服驱动(脉冲模式)调试方法简明手册V1.0

发布于: 2024-02-18 17:03

步科伺服驱动(脉冲模式)调试方法简明手册



1.硬件链接



2.软件建立链接



3.设置电机型号:



4.设定IO引脚定义

   输入 DIN1:驱动器使能(接线),DIN2:驱动器错误复位(接线);DIN3:驱动器工作模式选择(不接线)

   输出 OUT1 :驱动器就绪(接线)OUT2:驱动器错误(接线);OUT3驱动器就绪(不接线),OUT4驱动器错误(不接线);OUT5:电机抱闸刹车(接线)





5.设定电子齿轮比

电子齿轮分子=10000  电子齿轮分母=400 意思就是400脉冲电机转一圈



6.监控驱动器状态



7.伺服性能调试



8.存储驱动器参数



9.保存标准参数统一下载

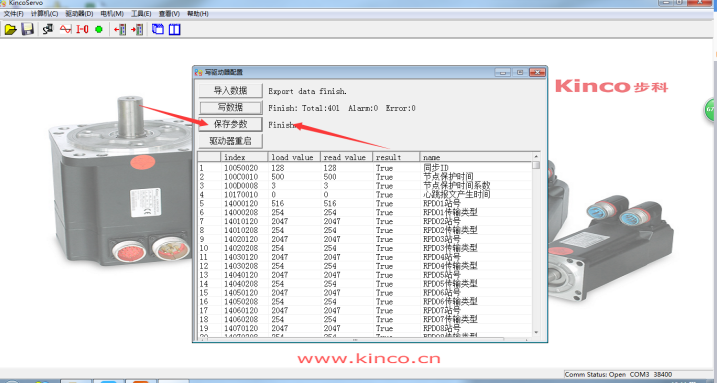

10.将参数统一下载



12.简易使用示波器功能



13.驱动器错误查看
